MÅTT OCH BRA INFO

När du ska ha tag i ett fäste till din maskin så kan det ibland vara bra att veta måtten. Så här har vi sammanställt en del mått.

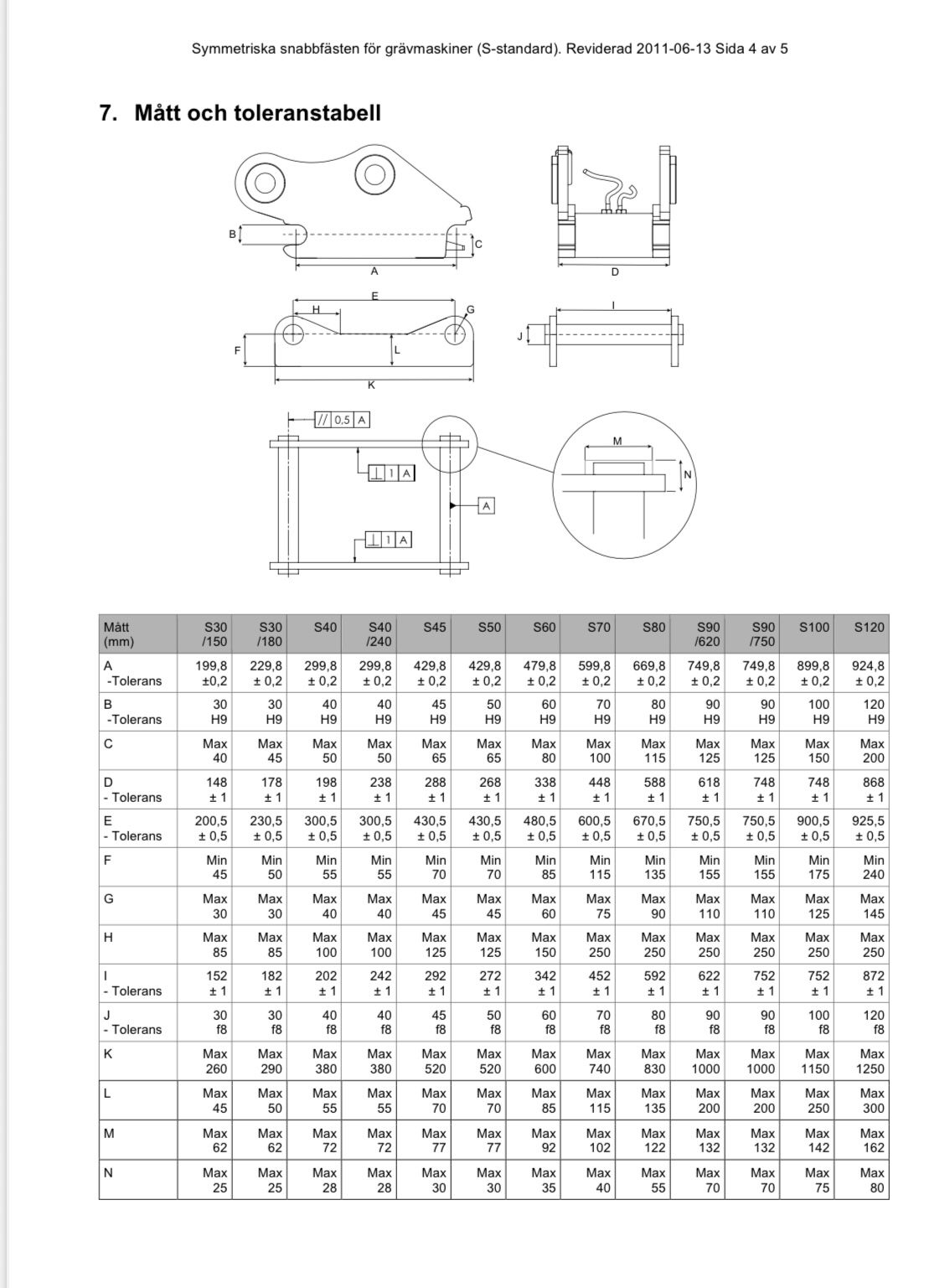

Mått anges i ordning enlig tabell nedan.

Storlek (benämning) Axeldiameter (mm) Fästesbredd (mm) Axelavstånd c-c (mm) Rek. maskinvikt (ton)

S30/150   30   150   200   2

S30/180   30   180   230   2

S40   40   200   300          6

S45   45   290   430           11

S50   50   270   430          11

S60   60   340   480        18

S70   70   450   600        30

S80   80   590   670       40

Hydrema 45 45 400 890

Benämning Diameter krok (mm) Diameter låshål (mm) CC-mått (mm) Bredd mellan krokar (mm)

Stora BM 62 51 616 960

Lilla BM 24 32 408 980

SMS/Trima 62 32 292 651

Euro 41 25 299 1000/740

ÅLÖ Typ 3 26 32 237 860

L150-L220 85 79 780 1000

L40-L45 41 41 430 960

L30 41 42 310 860

L20-L25 30 41 465 650

Atlas 95 56 60 380 944

Atlas 65 41 42 310 943

Atlas 35 36 37 310 513

Giant 41 41 310 565

Weidemann 40 36 322 660

JCB Q-fit 60 34 600 990

Bobcat Tele 83 36 570 760

Manitou 80 36 532 750

Kramer 380-580 41 41 280 865

Kramer 180-350 31 31 250 305

Terex 80-120 50 51 500 945

Terex 65 35 35 432 855

Vad betyder "Kat. 2 – 825 mm CC"?

Kategori 2 (Kat. 2) enligt ISO-standard innebär att avståndet mellan de nedre lyftarmarna på ett trepunktsfäste ska vara 825 mm mätt från centrum till centrum på kulorna. Detta mått används när man tillverkar redskap som ska passa direkt i standardiserade trepunktslyftar på traktorer.

Observera att vissa frontlyftar, särskilt på New Holland-traktorer, kan ha andra CC-mått (t.ex. 880 mm). Det är inget fel – bara ett specialmått som kräver anpassning.

Vi på Thoréns i Kil bygger alltid enligt ISO-standard, men kan självklart även tillverka redskap efter specialmått vid behov.
